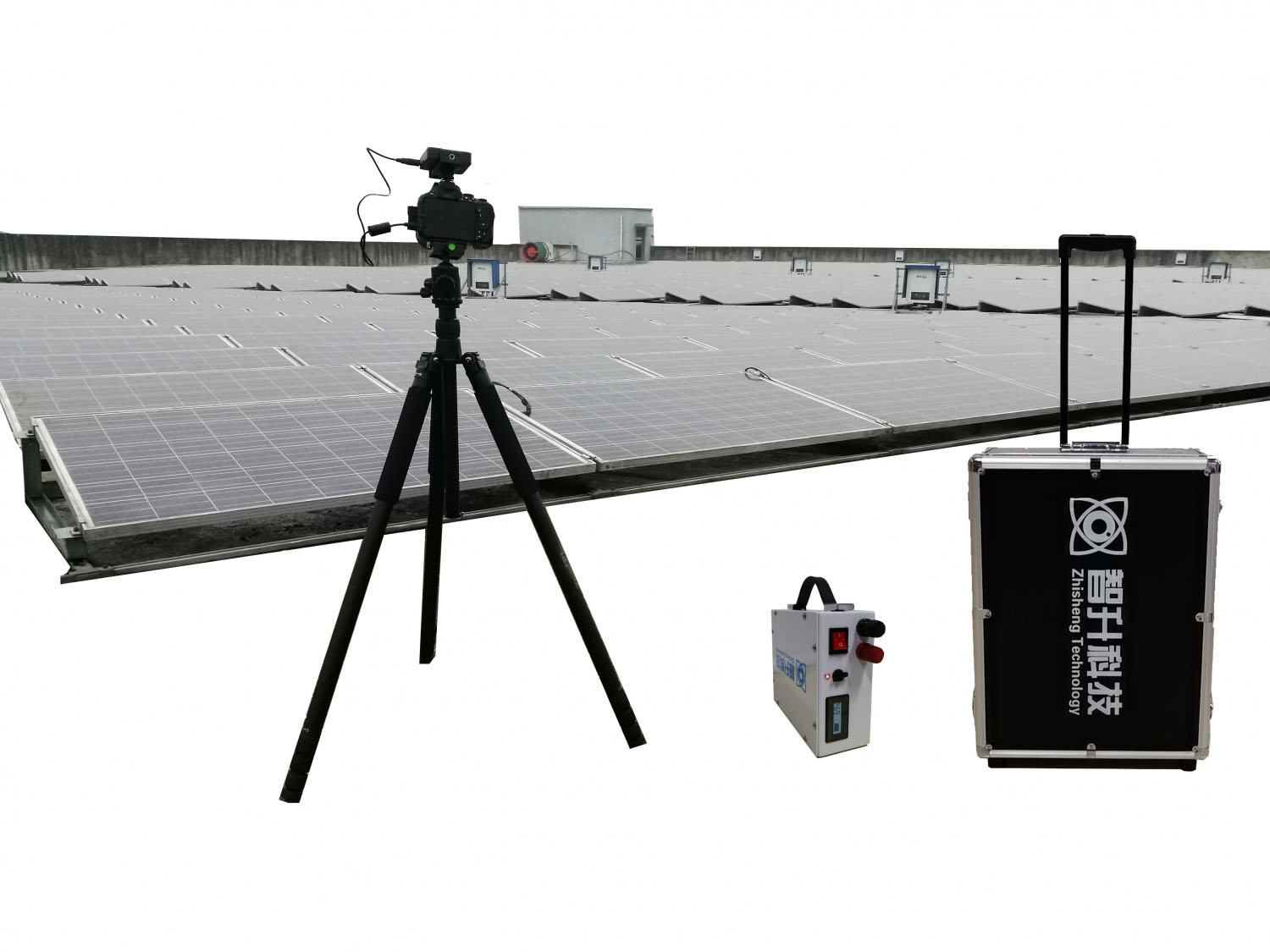

便携式EL检测仪（ZS-C5）
一、产品概述

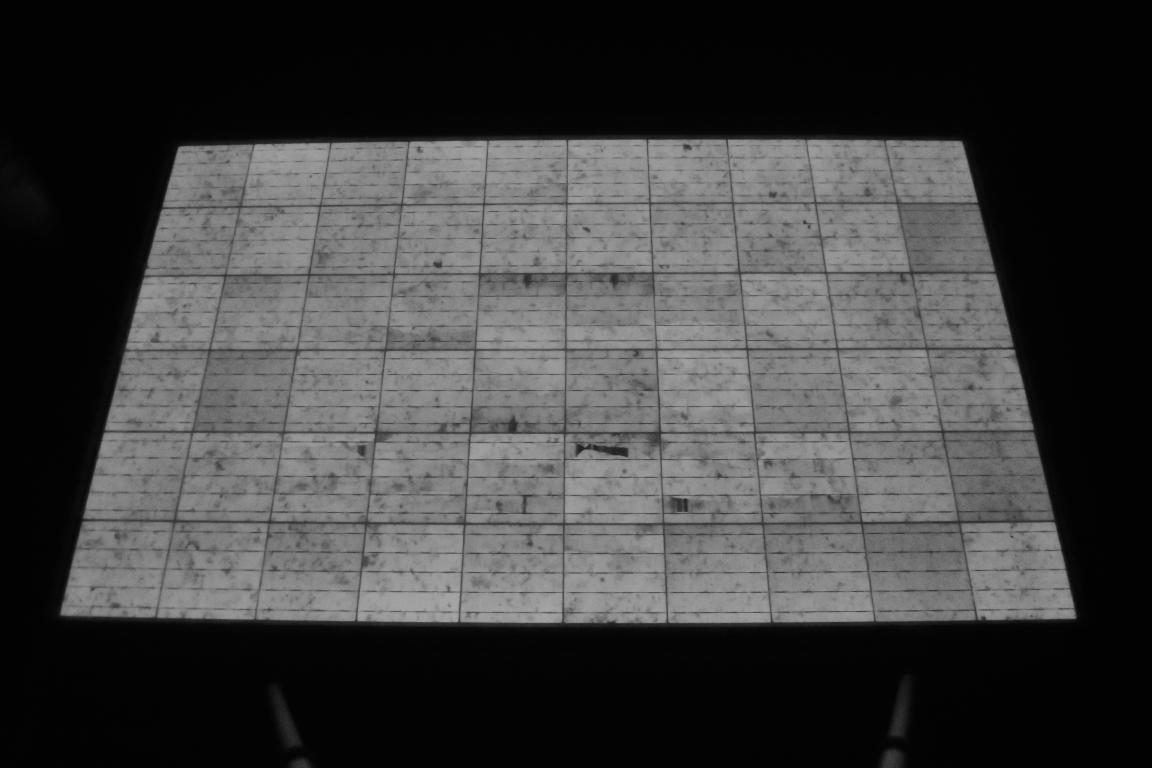

便携式EL测试仪用于检测光伏电池组件的隐裂、碎片、虚焊、黑片、断栅及混档等各类缺陷。光伏电池的内部缺陷严重影响光伏电池板的使用寿命和长期发电效率，甚至会引起现场火灾，有缺陷的光伏电池组件会对业主方造成严重的经济损失。为了满足电站EL现场测试的需要，苏州智升科技开发了便携式EL检测设备，产品方便携带，易于安装，可在各类复杂现场条件下进行测试，快速诊断光伏组件的 EL 缺陷。给光伏电站安装、运行维护及电站质量评估提供了重要依据。
二、产品特点（ZS-C5型号）
1. 便携性：整机重量轻，便于携带；易于安装。
2. 对焦：全自动对焦，暗光对焦。
3. 滤光：可过滤灯光，月光等，测试效果无影响。
4. EL电源：便携式EL电源，内置高端锂电池，体积小重量轻；拥有电量显示功能、远程遥控、上电指示、短路保护等功能；单次测试量大于200块，满足测试量需求。
5. 碳纤支架：碳纤结构，稳固轻便。
6. 定位器：快速定位测试位置，大幅度提升测试效率。
三、主要参数
|
系统 |
名称 |
规格 |
|
成像 |
相机分辨率 |
2400万像素，6000*4000 |
|
芯片类型 |
COMS |
|
|
曝光时间 |
0.1s~30s |
|
|
最高精度 |
0.1mm/pixel |
|
|
Wifi |
2.4G内置 |
|
|
显示屏 |
3.2寸旋转高清 |
|
|
对焦模式 |
全自动39点平面对焦 |
|
|
测试终端 |
平板电脑 |
华为10.1寸 |
|
软件 |
平板软件 （Wifi版） |
连接方式：无线wifi 传输时长：2-10s 功能：EL图像查看及保存 |
|
智升WUSB软件 （Usb版） |
连接方式：数据线连接 传输时长：1s 功能：权限操作，权限密码，数据统计，图像处理，条码录入，日期分类，缺陷分类，命名保存，图片水印，数据导出，数据日志等。 |
|
|
EL电源 |
便携式EL移动电源 |
供电：自供电 容量：10AH 参数：250~600W 功能：电量显示，远程遥控，上电指示，短路保护 尺寸：230mm*185mm*80mm 重量：4KG |
|
支架 |
三脚架 |
2米碳纤+手动云台 |
|
定位器 |
十字定位器 |
|
|
整机 |
拉杆箱 |
尺寸：560mm*435mm*262mm 重量：16KG |
详尽参数，请联系苏州智升科技有限公司服务热线，欢迎您的咨询，期待与您合作！
